Контактор постоянного тока выступает в качестве переключающего механизма в электрических системах. Таким образом, вы можете полностью контролировать ток в цепях постоянного тока.
Особенности контакторов

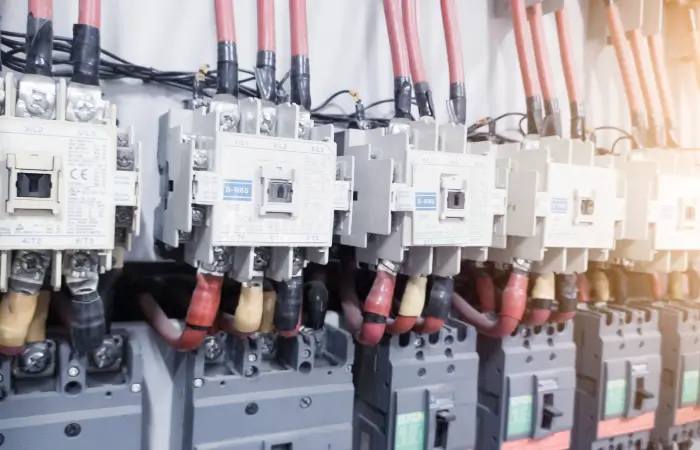

Рисунок 1 Контакторы постоянного тока
Пыленепроницаемый
Корпус, в котором находится электрический контактор Компоненты внутри делают его пылезащищенным. Он не позволяет ни одной частице пыли проникнуть внутрь. Это способствует плавному включению и выключению схемы.
Поддержка широкого диапазона температур
Вы можете установить ваш контактор постоянного тока в любом месте. В высокотемпературных промышленных или коммерческих районах. Он может выдерживать температуру от -250C до 550C. Повышенная температура не влияет на функционирование и внешний вид.
Высококачественные материалы
Материалы, из которых изготовлен контактор, отличаются высоким качеством. Будь то внешняя рама или корпус, или компоненты внутри, они строго соответствуют промышленным стандартам и даже превосходят их, когда речь идет об эксплуатации.
Антикоррозийная
Благодаря повышенной влажности, контактор может быть использован по назначению. Он может выдерживать влажность от 5% до 95%. Ржавчина или коррозия не могут ухудшить внешний вид и эксплуатационные характеристики.
Типы контакторов для коммутации постоянного тока
Для коммутации постоянного тока существуют определенные типы и формы. Ниже вы узнаете факты о ключевых типах:
По дизайну
Типы контакторов по конструктивному исполнению::
Лезвие ножа
Ножевые контакторы постоянного тока существуют уже давно. В основном они состоят из рычага и планки. Их действие приводит к движению вверх и вниз.
Таким образом, он облегчает работу. Некоторые вещи способствовали прекращению его широкого использования. К основным ограничениям относятся:
- Более короткий срок службы
- Нет безопасности
- Нулевая защита от пыли и влаги
- Двойное разрушение

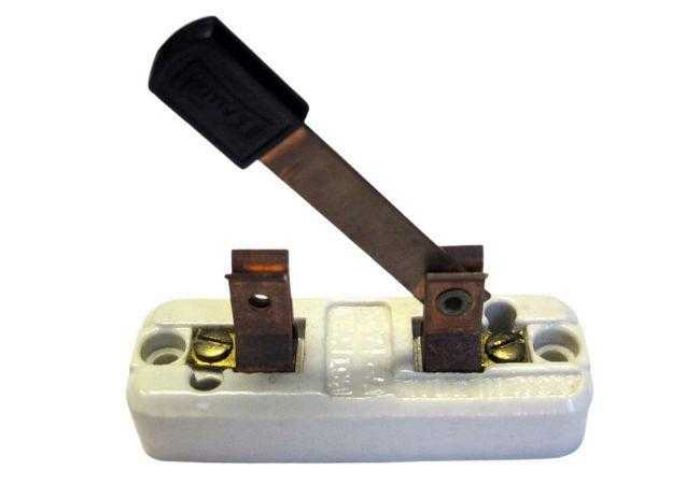

Рисунок 2 Ножевое лезвие контактора постоянного тока
Руководство
Как следует из названия, вы можете использовать этот контактор постоянного тока вручную. Это поможет, если вы будете делать это вручную всякий раз, когда захотите выключить или включить цепь. Хотя некоторые вещи лучше, чем ножевой контактор постоянного тока. К плюсам относятся:
- Дополнительная безопасность
- Обеспечивают полную защиту внутренних компонентов
- Компактная форма
- Обеспечивают более высокий ток, особенно при малом расстоянии между ними
Рисунок 3 Ручной контактор постоянного тока
Магнитный контактор постоянного тока
Этот тип контактора постоянного тока нуждается в электромагнитной силе для выполнения операции выключения и включения цепи. Ток активирует магниты, которые затем включают цепь. Отсутствие тока означает, что контакт постоянного тока не работает.

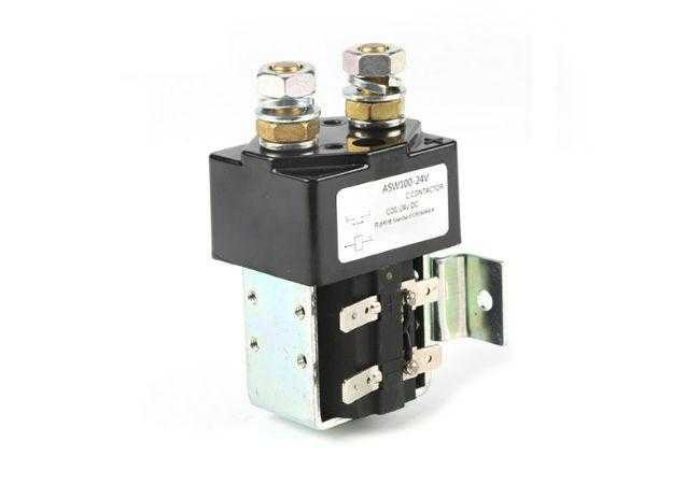

Рисунок 4 Магнитный контактор постоянного тока
Ключевыми представителями магнитного контактора постоянного тока являются:
- Автоматическая работа, не требуется ручная или человеческая сила
- Высокий уровень безопасности
- Незначительный ток управления, необходимый для эффективной работы
По напряжению
Контакторы постоянного тока имеют следующие категории по напряжению:
Контактор постоянного тока 12 В
Контактор постоянного тока 12 В состоит из 1 полюса. Такие контакторы подходят для работы с током 150 ампер. Например, их можно использовать в инженерном оборудовании, телекоммуникационных системах, электронных переключателях управления и автоэлектрических лебедках.
Рисунок 5 Контактор постоянного тока 12 В
С помощью этого контактора вы можете определять нагрузку, выполнять плавные операции и изменять направление вращения.
Контактор постоянного тока 24 В
Контактор 24V DC, как правило, состоит из двух полюсов. Вы можете использовать их в приложениях, требующих 300 ампер. Различные бытовые и коммерческие аксессуары требуют использования этого 24-вольтового контактора постоянного тока.
Рисунок 6 Контактор 24 В постоянного тока
Контактор постоянного тока 48 В
Контактор 48 В постоянного тока, как правило, состоит из четырех полюсов. Вы можете эффективно управлять цепями напряжением 120 вольт. С помощью этих контакторов вы можете полностью контролировать небольшие индуктивные и неиндуктивные типы нагрузки.

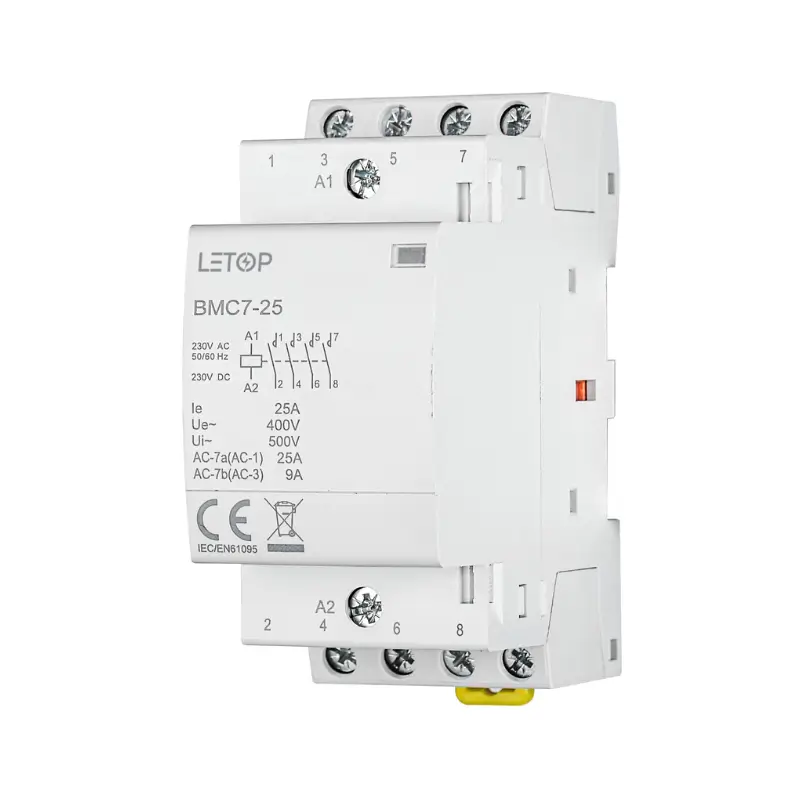

Рисунок 7 Контактор 48 В постоянного тока
Эти подрядчики используют их в железнодорожном транспорте, освещении, электроприборах и т.д.
Контактор постоянного тока 220 В
Контактор 220V DC состоит в основном из 3 полюсов. Он может обеспечить поддержку аксессуаров, требующих напряжения до 220 вольт. Существует возможность использовать их в 3-фазных двигателях, изоляции, зарядных станциях, переключении конденсаторов и т.д.
Рисунок 8 Контактор постоянного тока 220 В
Вы можете обеспечить функционирование и работу больших аксессуаров прямо на ходу.
По количеству полюсов
По полюсному признаку контакторы постоянного тока подразделяются на следующие группы:
Однополюсный контактор постоянного тока
Термин "однополюсный" в однополюсном контакторе постоянного тока относится к контактору, состоящему только из одного полюса. Он хорошо применим, когда необходимо работать только с одной фазой. В бытовых приборах в основном используется этот тип контакторов постоянного тока.
2-полюсный контактор постоянного тока
Двухполюсный контактор постоянного тока можно использовать там, где нужно работать с двумя фазами. Коммерческие объекты требуют широкого использования этого контактора постоянного тока. Он легко справляется с напряжением 120 вольт. При использовании 2-полюсного контактора постоянного тока вы можете мгновенно прервать двойную фазу.
Контакторы постоянного и переменного тока
На ваш выбор предлагаются следующие ключевые пункты:
Структурные
При размагничивании контактора постоянного тока возникает электромагнитная сила. Для этого используется диод со свободным затвором. В контакторах переменного тока диод отсутствует. Вместо него для питания оборудования используются катушки.
Принципы
Как и следует из названия, Контакторы переменного тока использует переменный ток. Обычно они имеют железный сердечник, в котором возникают вихревые токи и гистерезисные потери. Ламинирование железного сердечника предотвращает это.
Контакторы постоянного тока не подвержены ламинированию. Это связано с тем, что в контакторах постоянного тока не образуются и не разрушаются вихревые токи. Для их изготовления полностью используется чугун или сталь.
Материал, используемый для нанесения покрытия
Чтобы предотвратить перегрев контактных пластин, используется специальное покрытие из кремнистой стали. В то время как в контакторах постоянного тока такое покрытие или ламинирование не требуется.
Форма железного ядра
Отключение питания в цепи переменного тока не делает ток в контуре нулевым. Это способствует притяжению и движению якоря в разомкнутом состоянии. С другой стороны, в контакторах постоянного тока не возникает нагрева или вихревых токов. Это позволяет использовать в их конструкции цельный металл.
Рабочая частота
В контакторах переменного тока рабочая частота всегда составляет 600 раз в час. Разумеется, это происходит при более высоком пусковом токе.
Однако, когда речь идет о конструкции постоянного тока, частота составляет 1200 раз в час.
Электрическое сопротивление
В контакторе переменного тока очень мало витков, они имеют большой диаметр и незначительное сопротивление. Они имеют цилиндрическую форму, чтобы избежать нагрева, а расстояние между ними облегчает отвод тепла.
В контакторах постоянного тока, поскольку в них нет места для образования тепла, используется более тонкая катушка с максимальным количеством витков. Поэтому они обладают большим сопротивлением. Тонкая катушка обеспечивает лучший отвод тепла.
Требование к помещению
Контактор переменного тока не требует много места. Вы можете разместить его в любом месте, если там достаточно места для установки.
Это не относится к DC-контракторам, и для их эффективной работы необходимо обеспечить достаточное пространство.
Огнетушитель
Обычно контакторы переменного тока оснащаются сеточным огнетушителем. Контакторы постоянного тока оснащены магнитными гасителями.
Как выбрать контакторы для коммутации постоянного тока
Чтобы сделать подходящий выбор, необходимо учитывать следующие особенности:
Индуктивность тока
Индуктивность тока напрямую влияет на общую отключающую способность. При возникновении индукции напряжение повышается, увеличивая интенсивность дуги. Это способствует повышению отключающей способности. Например, если значение индукции уменьшается с 15 мс до 1 мс, способность к разрушению возрастает на 300 процентов.
Тип приложения
Тип применения поможет вам выбрать подходящий контактор. Если вам нужен однополюсный или двухполюсный контактор? Контактор, который вы собираетесь купить, должен соответствовать требованиям нагрузки. Существует однофазная, двухфазная или трехфазная система. Для каждой системы требуется соответствующий контактор постоянного тока. Для домашнего использования подойдут однофазные или двухфазные контакторы. В то время как для коммерческого и промышленного секторов очень хорошо подходят двух- или трехфазные контакторы.
Срок службы
Срок службы контактора постоянного тока определяется несколькими факторами. Срок службы напрямую зависит от области применения, в которой вы используете ваш контактор постоянного тока. Механическое применение не предусматривает переключения под нагрузкой, в то время как электрическое применение предусматривает переключения под нагрузкой. Например, в железнодорожном транспорте контактор может выдержать более 1 лак циклов переключения. Поэтому важно выбрать подрядчика с эффективным сроком службы.
Требование к обслуживанию
Этот момент имеет решающее значение. Подумайте, какие требования к техническому обслуживанию вам необходимо соблюдать, если вы можете справиться с конкретными требованиями к обслуживанию контактора постоянного тока. В большинстве случаев у людей не хватает времени на выполнение мероприятий по техническому обслуживанию.
Направление работы контактора постоянного тока
Он обладает двойной функциональностью. Контактор постоянного тока работает в одном порядке и может отключать ток только в одном направлении. С другой стороны, двунаправленный контактор постоянного тока может отключать ток в обоих направлениях. Учитывайте это при выборе контактора постоянного тока.
Основные компоненты контактора постоянного тока
Основные части контактора постоянного тока приведены здесь для справки:
1. Электромагнит/катушка
Источником движущей силы в контакторе постоянного тока является катушка. Катушка представлена в виде обмотки на магнитопроводе. В основном она играет роль электромагнита. Катушка состоит из двух компонентов. Один из них подвижный, а другой остается неподвижным. На подвижной части находится пружина.
Якорь (стержень) соединяет подвижные части. Чтобы произошел контакт, сила, действующая на катушку, должна превысить силу натяжения пружины.
С другой стороны/ наоборот, происходит разъединение.
2. Контакты
Контакты проводят ток. В контакторе имеются три вида контактов:
- Контакт питания
- Вспомогательный контакт
- Контактная пружина
Материал, из которого изготавливаются контакты, должен обладать следующими характеристиками:
- Превосходная дугостойкость
- Повышенная стойкость к сварке
- Устойчивость к механическим нагрузкам
- Высокая устойчивость к эрозии
Предпочтительный материал для слаботочных применений включает смесь серебряного кадмия и серебряного никеля. С другой стороны, для более мощных применений требуется оксид серебряного олова в качестве основного композиционного материала.
3. Корпус/рама
Основная роль корпуса/каркаса заключается в том, чтобы обеспечить эффективное размещение или закрытие внутренних компонентов. Он обеспечивает защиту от пыли, грязи, масла, влаги, атмосферных воздействий, взрыва и т. д. Корпус действует как барьер и предотвращает прямой контакт.
Рисунок 9 Компоненты контактора постоянного тока
Как работает контактор для коммутации постоянного тока?
Контактор для переключения на постоянный ток работает следующим образом:
Во-первых, ток проходит от главной цепи до контактора. Это играет свою роль в возбуждении магнитопровода.
В результате электромагнит/катушка создает магнитное поле. Это приводит к движению якоря и замыканию контакта.
Затем ток начинает проходить через контакты до нагрузки. С другой стороны, когда в цепи нет тока, происходит обесточивание. Это означает, что магнитные силы равны нулю. При этом силы, действующие на пружину, увеличиваются и увлекают якорь назад, вызывая размыкание цепи. Таким образом, происходит последующее выключение и включение.

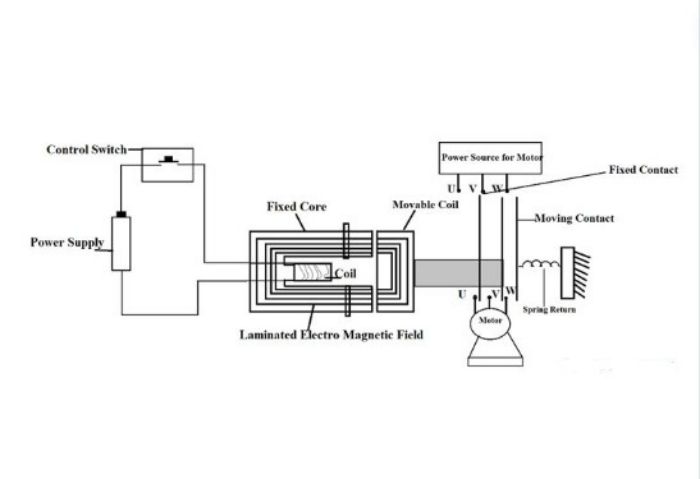

Рисунок 10 Принцип работы контактора постоянного тока
Контакторы постоянного тока и реле
Существует множество различий, когда речь идет о контакторах постоянного тока и Реле. Некоторые из ключевых отличий, которые вы должны отметить, включают:
- Нагрузочная способность контакторов постоянного тока гораздо выше по сравнению с реле. Вы не можете использовать реле для нагрузки более 15 ампер. В то время как подрядчики обслуживают более высокие нагрузки - 150А, 300А, 600А и т.д.
- Контакторы постоянного тока имеют одинарную конфигурацию, поэтому они всегда остаются разомкнутыми. Всякий раз, когда в них появляется ток, они включают его. С реле дело обстоит иначе. Они имеют двойную конфигурацию, включая NC и NO.
- Что касается защиты, то реле не может конкурировать с контакторами постоянного тока. Они обеспечивают полную безопасность и надежность в случае отключения. Именно это делает их достойными применения в мощных системах.
- Вес контактора намного больше, чем реле, потому что он может выдерживать более высокие требования к мощности. Скорость переключения контактора ниже, если сравнивать его с реле. Контакторы стоят дороже из-за большего количества витков (потребляют больше энергии).
Рисунок 11 Реле
Распространенные причины неисправностей контакторов для коммутации постоянного тока
Многие вещи способствуют выходу из строя вашего контактора постоянного тока. Некоторые из основных причин включают:
Перегрузка по току
Когда ток превышает допустимый предел, это приводит к повреждению компонентов контактора. Также может произойти короткое замыкание.
Повышение температуры
Повышение температуры приводит к изменению внешнего вида или формы внутренних компонентов. Это, в конечном счете, негативно сказывается на общем функционировании контактора постоянного тока.
Неправильная установка
Неправильная установка означает плохое соединение с полюсами или клеммами. Это не позволит контактору постоянного тока работать с максимальным потенциалом. Это также приведет к быстрому выходу из строя.
Старение
Еще один фактор, приводящий к выходу из строя контактора постоянного тока, - это старение. В результате длительной эксплуатации изделие выработало свой ресурс и больше не способно продолжать работу. Это приводит к выходу из строя контактора постоянного тока.
Колеблющееся напряжение
Последовательные повышения и понижения напряжения способствуют повреждающему воздействию на основные компоненты контактора. В результате контактор постоянного тока выходит из строя.
Контактор постоянного тока высокого напряжения в сравнении с контактором постоянного тока высокого напряжения
Контактор постоянного тока с большим током подходит для коммутации больших токов. Ток может составлять от 100А до 600А. Например, 100A DC Contactor. Области применения сильноточных устройств включают сварочные аппараты, источники питания, транзисторы, сверхпроводники и т. д. Обратите внимание, что при высоком токе напряжение будет ниже, и наоборот.
Если конечной целью является переключение высокого напряжения, то можно использовать высоковольтный контактор постоянного тока. Например, 1000-вольтовый контактор постоянного тока. Области применения высоковольтного контактора постоянного тока включают электроспиннинг, медицинскую визуализацию, генерацию электронного луча, водоподготовку и т.д.
Схема подключения контактора постоянного тока
Ниже приведена фактическая электрическая схема контактора постоянного тока:
Приложения
Вы можете использовать DC Contactor в различных областях. Некоторые из ключевых областей применения DC Contactor включают:
Контакторы привода постоянного тока
Эти контакторы постоянного тока действительно полезны, когда речь идет о приводных системах. Особенно в системах, скорость которых регулируется. Можно сказать, что это двигатель постоянного тока или другая приводная система.
Коммутационный контактор постоянного тока
Существует широкий спектр применений, когда речь идет о переключающем контакторе постоянного тока. Некоторые области применения - это электрические нагрузки, освещение, конденсаторные батареи, системы термического испарения и т.д.
Твердотельный контактор постоянного тока
Свое название они получили благодаря тому, что в них нет ни одного движущегося компонента. Вместо этого в них используются электронные детали и полупроводники. Основные области применения - двигатели постоянного тока, водяные насосы, управление обогревателями и т. д.
DC Воздушный размыкающий контактор
Это выгодно, когда речь идет о коммутации больших токов. Основные области применения - системы вентиляции, кондиционирования, испарители и т. д.
Контактор постоянного тока для электромобилей
Основная функция контактора постоянного тока для электромобилей - отключение или включение силовых линий внутри автомобиля. Это очень важно для электрических и гибридных автомобилей.
Краткие ответы на часто задаваемые вопросы
1. Почему отказывает контактор постоянного тока?
Как уже говорилось выше, основными причинами неудач являются:
- Сильный ток
- Плохая установка
- Неправильный выбор разъема постоянного тока
- Жесткие условия эксплуатации
- Большие колебания температуры
2. Влияет ли нагрузка на мощность контактора постоянного тока?
Да, нагрузка оказывает большое влияние на общую мощность контактора постоянного тока.
Каждый контактор постоянного тока может выдерживать определенную нагрузку. Превышение параметров приведет к выходу из строя контактора постоянного тока.
Заключение
Теперь у вас есть подробные сведения о работе, типах, преимуществах, компонентах, соображениях выбора, применении и многом другом, что касается контакторов постоянного тока. Эта информация поможет вам сделать лучший выбор или эффективно справиться с DC Contactor.
Наслаждайтесь полной защитой и безопасностью с помощью контактора постоянного тока в вашей электросети уже сегодня. Пожалуйста, поделитесь своими мыслями в разделе комментариев или обратитесь за помощью к нам по электронной почте. Мы будем рады помочь вам.
