Instalação de chave temporizadora e contator
A fiação e a conexão do interruptor do temporizador e do contator exigem cuidado extra ao estabelecer o circuito. Os circuitos elétricos de qualquer tipo devem ser feitos tendo em vista o protocolo de segurança para evitar qualquer lesão ou risco elétrico.
Vamos orientá-lo passo a passo sobre a fiação do interruptor do temporizador e do contator com detalhes precisos para torná-la viável.
Segurança em primeiro lugar
- A etapa mais importante antes de trabalhar em qualquer circuito é desligar o disjuntor. Isso é feito principalmente para desligar todas as tensões e correntes que percorrem o sistema, de modo que o painel de controle seja totalmente seguro para trabalhar.
- Se você não tiver conhecimento do procedimento e das técnicas de conexão, é sempre recomendável consultar um eletricista competente para fazer isso por você.
- Você deve estar equipado com o equipamento de segurança necessário, como luvas isoladas, um testador de tensão e sapatos isolados, para se proteger de qualquer choque ou perigo elétrico.
Segurança em primeiro lugar
Ferramentas e materiais necessários
Antes de fazer a fiação, você deve ter todos os materiais e ferramentas necessários para o procedimento. Abaixo está a lista de verificação completa dos materiais e ferramentas necessários.
- Interruptor do temporizador (verifique sempre o tipo que está usando: mecânico, digital ou analógico)
- Contator (com uma classificação compatível com a carga)
- Fios elétricos (verifique a espessura recomendada com base na carga).
- Decapadores de fios, chaves de fenda, alicates, etc.
- Porcas de fio ou conectores de terminal
- Disjuntor (opcional)
- Fita isolante

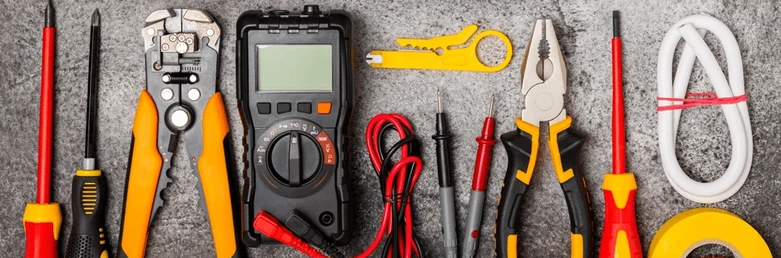

Material necessário para a fiação
Fiação da chave temporizadora e do contator - 220V monofásico e 380V trifásico
A. Alimentação monofásica de 220V
Esquemas de fiação monofásica de 220V
1. Protocolo de implementação
Circuito de controle:
- Conecte Live (L) à entrada do temporizador (marcada como "IN/L")
- Saída do temporizador (OUT) → Bobina do contator A1
- Neutro direto (N) para a bobina A2
Circuito de alimentação:
- Encaminhe a corrente através dos contatos NA (normalmente abertos) do contator para a carga
- Classificação do contator:Icontator ≥ 1.5 × Icarregar(máximo)
2. Especificações do componente
Interruptor do temporizador: Classificação dos contatos ≥ Corrente da bobina (normalmente 2-5A AC3)
Contator: Categoria AC1 para cargas resistivas, AC3 para motores
Fiação: Controle: 1,5 mm², Alimentação: ≥2,5 mm² (por fase)

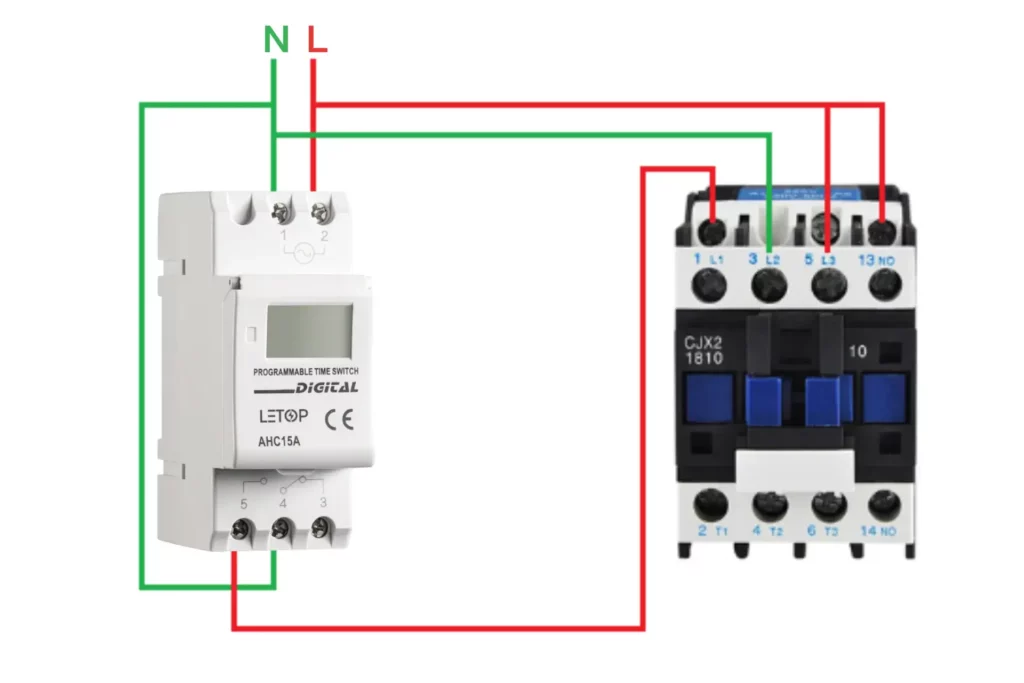

Fiação monofásica de 220V - Interruptor de temporizador digital LETOP AHC15A
B. Alimentação trifásica de 380 V

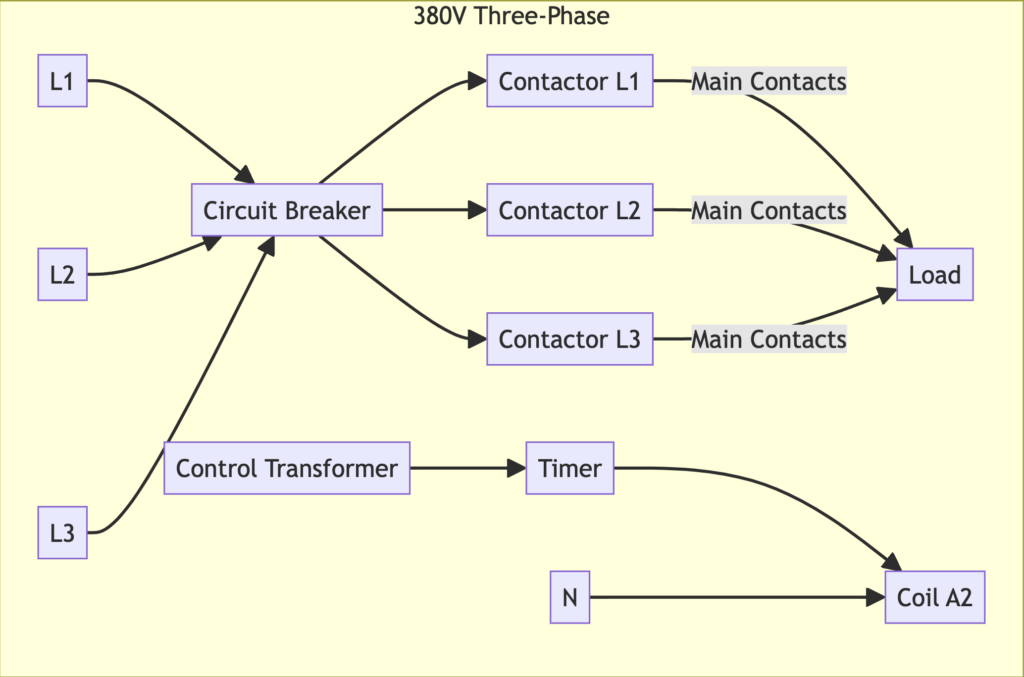

Esquemas de fiação trifásica de 380V
1. Protocolo de implementação
Circuito de controle:
- Tensão de controle recomendada: 220V por meio de transformador abaixador
- Temporizador em série com bobina do contator
Circuito de alimentação:
- Sequência trifásica:L1→L2→L3 através dos polos principais do contator
- Proteções obrigatórias:
- Relé de sobrecarga térmica (ajustado para 105% de FLA)
- Relé de falha de fase (para cargas de motor)
2. Padrões de segurança
- Separação de fases:Distância de fuga ≥8 mm
- Resistência de isolamento:≥500MΩ a 500VDC
- Código de cores:
- L1: marrom (anteriormente amarelo) de acordo com a norma IEC 60446
- L2: Preto (anteriormente verde)
- L3: Cinza (anteriormente vermelho)
- Neutro: Azul
Fiação trifásica de 380V - LETOP TB388 Interruptor temporizado de 20A e 24 horas
Notas críticas de instalação
Supressão de arco:
- Instale o snubber RC (100Ω + 0,1μF) na bobina do contator
- Para cargas indutivas: Varistor Vmov = 1,3 × Vsupply
Testes de comissionamento:
- Resistência de contato: ≤50mΩ (medida com microohmímetro)
- Ciclo de teste operacional: 10 ativações sem carga → 3 ativações com carga
- Teste de infravermelho: 1000 V CC entre fases por 1 minuto
Prevenção de falhas comuns:
- Nunca ignore o contator para comutação direta da carga
- Use intertravamento mecânico para contatores de reversão
- Selecione contatores de liberação rápida (≤30ms) para comutação frequente
Instruções de fiação passo a passo
Abaixo está uma análise detalhada das etapas de fiação para garantir que os leitores possam realizar a instalação da chave temporizadora e do contator com segurança e sem dúvida.
Etapa 1: Desligue a energia e prepare as ferramentas
A primeira etapa é encontrar e localizar o circuito específico no qual a fiação será feita. Se você não tiver certeza sobre o disjuntor, desligue todos os disjuntores para localizar o disjuntor específico ou, para ter mais segurança, desligue toda a fonte de alimentação.

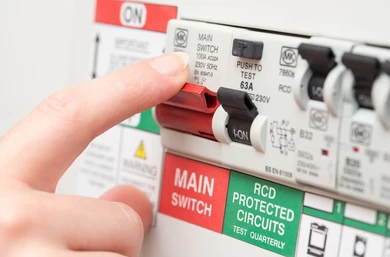

Desligue a fonte de alimentação principal
Pontos a serem lembrados
- Para maior segurança, use um testador de tensão ou multímetro para verificar se não há corrente.
- Use luvas isoladas, sapatos isolados e óculos de segurança para se proteger de qualquer risco ou incidente elétrico.
- Prepare todas as ferramentas necessárias, juntamente com o contator e o temporizador.
Etapa 2: Monte a chave do temporizador e o contator
- Proteja os dispositivos:Se o interruptor do temporizador for do tipo montado na parede, monte-o em uma caixa de interruptor de parede ou em um painel de controle com a ajuda de parafusos. Se ele tiver um clipe de trilho DIN, monte-o com esse clipe no painel elétrico. O mesmo vale para o contator, exceto que a maioria dos contatores é do tipo trilho DIN.
- Verifique as especificações:Verifique a classificação de tensão do contator; qualquer que seja (24 V, 120 V ou 240 V), ela corresponde à tensão da bobina e a corrente de carga (por exemplo, 20 A) deve exceder os requisitos do equipamento. Além disso, verifique a presença de um fio neutro (geralmente branco) e se há uma especificação obrigatória de um fio neutro (N) no interruptor do temporizador.

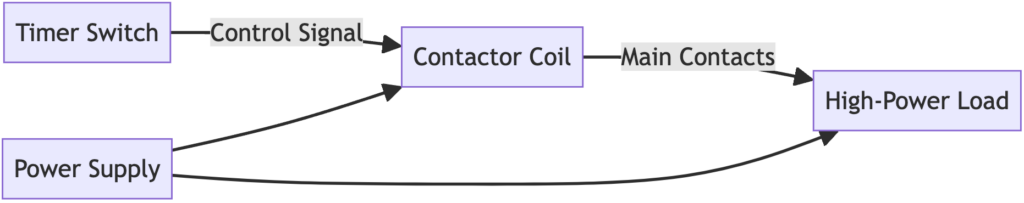

Diagrama de fiação do interruptor do temporizador e do contacotr
Pontos a serem lembrados
- Certifique-se de que o local de montagem esteja longe de umidade ou luz solar direta.
- Além disso, verifique se o temporizador e o contator estão firmemente fixados, sem fiação ou conexões soltas.
Etapa 3: Inspecionar e organizar a fiação
Essa etapa inclui a inspeção visual dos fios e terminais. Certifique-se de que nenhum fio esteja quebrado ou tenha fios de cobre expostos. Todos os fios ou terminais de parafuso expostos devem ser cobertos com fita isolante. Além disso, os fios devem ser organizados para evitar faíscas ou curtos-circuitos. Use abraçadeiras para envolvê-los separadamente.
Etapa 4: Ligar e testar
Ligue o disjuntor ou o interruptor principal para restaurar a fonte de alimentação. Além disso, verifique manualmente com um testador de tensão para confirmar a fonte de alimentação, de modo que seja possível confirmar se a fiação do interruptor do temporizador e a fiação do contator estão perfeitas. O interruptor do temporizador também será ligado, com o visor indicado se for digital.

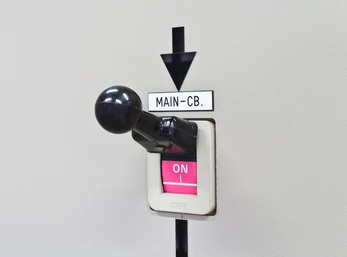

Ligue a fonte de alimentação principal
Funcionalidade de teste:
- Ligue o interruptor do temporizador, o que deve levar ao acionamento do contator com um som de clique ao enviar a carga para o contator.
- Da mesma forma, desligue o timer para verificar a desconexão da carga do contator.
- Verifique a função de temporização:Para verificar a funcionalidade do temporizador, defina um programa de tempo e verifique a operação do circuito de acordo com o programa.
Pontos a serem lembrados
- Verifique a tensão da bobina, a saída do interruptor do temporizador e a sequência de fiação se o contator não engatar.
- Inspecione a fiação da carga, os fusíveis ou o status do disjuntor se a carga não funcionar.
Por que usar um contator ao instalar o interruptor do temporizador?
a. Proteção do contato do temporizador
A chave temporizada geralmente é instalada com um contator. Isso se deve principalmente ao fato de que os interruptores com temporizador são adequados apenas para cargas moderadas ou de baixo nível. Eles não são capazes de lidar com a carga de dispositivos de alta potência e precisam de um contator para essa finalidade.
Os picos de tensão dos equipamentos de alta potência, juntamente com a comutação frequente, também causam erosão do arco. Essa erosão pode enfraquecer os contatos do interruptor, reduzindo sua vida útil. Além disso, quando não são instalados com a proteção adicional dos contatores, os contatos do interruptor do temporizador correm o risco de serem soldados devido à intensidade do calor produzido durante a comutação de alta corrente, o que, por sua vez, pode causar o mau funcionamento do interruptor do temporizador.
Esse não é o caso do contator. Os contatos do contator são mais resistentes a altas correntes e protegem totalmente o interruptor de tempo durante a comutação das operações.
b. Isolamento elétrico e segurança
O contator instalado com o interruptor do temporizador funciona como uma barreira entre ele e a carga principal. Ele isola o interruptor do temporizador e o protege de possíveis danos causados por alta tensão ou curto-circuito. Ele também garante que o interruptor do temporizador permaneça ininterrupto por qualquer efeito posterior de um pico de alta tensão, sendo intolerante a eles.
c. Aprimoramento da longevidade do sistema
O uso de um contator protege o interruptor do temporizador e o circuito geral contra danos elétricos, aumentando a longevidade do sistema.
Os contatores são fornecidos com um mecanismo integrado de supressão de arco, como calhas de arco ou bobinas de descarga, que extinguem os arcos com segurança. Isso não só aumenta a vida útil do contato, minimizando o desgaste, como também torna os contatores um dispositivo confiável e integral.
Os materiais usados para a fabricação de contatores podem tolerar até mesmo as correntes mais altas e o chaveamento frequente. Eles também são igualmente resistentes à erosão e à soldagem em comparação com o material usado para as chaves temporizadoras.
Como a carga de alta corrente é transferida para o contator, os contatos do interruptor do temporizador são protegidos contra danos causados por arf. De acordo com uma estimativa, o dano é reduzido em 60% em comparação com o uso direto de um temporizador sem o contator
Resumo técnico
Os contatos do temporizador têm capacidade limitada de corrente - conexões diretas de alta corrente causam superaquecimento/falha. Os contatores atuam como relés de serviço pesado para:
- Suporta cargas ≥30 A (em comparação com o máximo de 16 A do temporizador)
- Fornecer isolamento elétrico de 2,5kV+
- Permitir a expansão da lógica de controle (por exemplo, intertravamento de avanço/retrocesso do motor)
Em qual aplicação devemos combinar o contator?
a. Controle de carga de alta potência
Quando a capacidade de carga for maior do que a classificação de corrente do interruptor do temporizador (10-16 A), o contator deve ser combinado com o circuito para compartilhar a carga. Caso contrário, os contatos do interruptor do temporizador podem correr o risco de danos ao arco de soldagem devido ao superaquecimento se forem conectados diretamente.
b. Operações frequentes de início e parada
A vida útil mecânica de um contator é muito maior do que a do interruptor com temporizador. Quando comparado em termos de uso frequente, um contator pode ser usado milhões de vezes para alta carga, em comparação com o uso moderado de dez a mil vezes do interruptor com temporizador.
C. Controle multicircuito/complexo
Quando necessário:
- Contatores para expandir várias saídas (controlando vários dispositivos simultaneamente)
- Integração com controles lógicos (sistemas de intertravamento/interbloqueio)
Dicas importantes
- Segurança em primeiro lugar:Sempre priorize sua segurança. Feche todos os circuitos e conexões antes de realizar qualquer operação ou conexão elétrica.
- Compatibilidade:Combine a classificação do interruptor do temporizador e do contator de acordo com os requisitos de tensão e energia recomendados.
- Consulte os manuais:As marcações dos terminais e os requisitos de tensão variam de marca para marca. Leia sempre o manual do produto fornecido pelo fabricante para entender melhor.
- Ajuda profissional:Sempre consulte um eletricista licenciado se ficar preso em alguma etapa ou se não tiver certeza de como trabalhar com circuitos de alta potência.
Dicas de solução de problemas
- O interruptor do timer não está ligando:Se o interruptor do timer não estiver ligando, verifique se a fonte de alimentação ou o disjuntor está ligado. Além disso, verifique as configurações do timer. Se você usar um interruptor de timer digital, verifique o visor digital. Além disso, verifique a bateria e substitua-a se ela estiver descarregada. No caso de um interruptor mecânico, verifique com o mostrador para garantir que o interruptor esteja funcionando de forma ideal.
- Contator não acionado:Verifique e meça a tensão da bobina. Caso a tensão não esteja presente, verifique se a fiação não está quebrada ou solta. Além disso, verifique se o contator tem a classificação recomendada.
- A carga não está funcionando:Inspecione todas as conexões de carga, conectando-as diretamente. Além disso, verifique os fusíveis e os disjuntores.
Conclusão
A fiação de um interruptor de temporizador com um contator não é tão complicada. Tudo o que é necessário é o conhecimento das ferramentas e do funcionamento de ambos os interruptores. Este guia passo a passo, desde a montagem e a conexão das cargas ao contator e aos interruptores com temporizador até o teste de energia e o protocolo de segurança completo, é tudo o que você precisa para obter uma instalação de interruptor com temporizador e contator sem problemas e com o máximo de funcionalidade.
